Apparecchio che si fissa alle vetture
e serve a raccogliere i crottini dei cavalli

di Clemens Uhlich, residente in Germania (1912).

Premessa. Oggi si cerca il sistema di togliere dalle strade le sporcizie più in fretta che si può, per sopprimere i germi patogeni che vi si sviluppano. Finora però non si è riusciti a rimediare ai problemi causati dai crottini dei cavalli, che rimangono sempre per qualche tempo sulla strada. Questa invenzione si propone di evitare nei limiti del possibile che ciò accada.

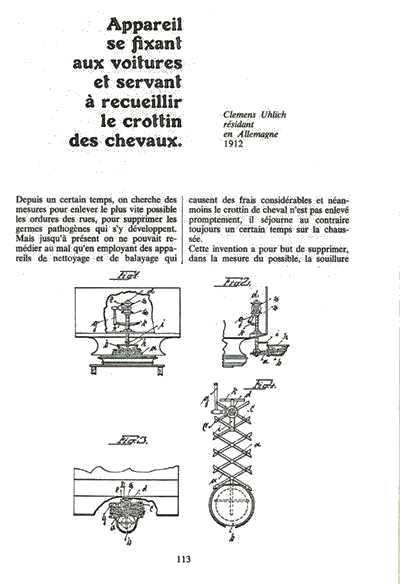

L'apparecchio. Figura 1: visto da davanti. Figura 2: visto da dietro. Figura 3: in pianta. Figura 4: in posizione di impiego. Il recipiente b) serve a raccogliere il crottino ed è fissato all'estremità di un parallelogramma articolato a), la cui parte posteriore c) è solidale con un albero d) messo in moto se occorre da un ingranaggio e) f) mediante una leva a mano g) azionata dal conduttore. Il parallelogramma si apre come nella figura 4 e il recipiente b) raccoglie il crottino. Il conduttore aziona nuovamente la leva in senso opposto e il coperchio h), che si era aperto automaticamente, si richiude ed è bloccato dal congegno i). Se la vettura è a due cavalli il parallelogramma a) è fissato in posizione centrale e il pedale k) consente di orientarlo a destra o a sinistra.
